Навигационный приемник МНП-М7

Навигационный приемник МНП-М7 предназначен для определения текущих координат, высоты, скорости и времени по сигналам спутниковых навигационных систем ГЛОНАСС, GPS и SBAS (WAAS, EGNOS). Легко встраивается в навигационные комплексы и системы.

Обновления встроенного ПО навигационного приемника

Область применения

Навигационный приемник может применяться в высокоточных навигационных системах, в том числе в системах с высокой динамикой объектов, в системах управления движением железнодорожного, автомобильного, воздушного, морского, речного и других видов транспорта. Модуль приемника выполнен в виде печатной платы с односторонним расположением элементов и контактными площадками под поверхностный монтаж.

Сертификаты

  • Свидетельство Федерального агентства по техническому регулированию и метрологии об утверждении типа средств измерений (приемники навигационные МНП-М7 ЦВИЯ.468157.113)  RU.C.27.018.А № 42076 (выдан: Федеральное агентство по техническому регулированию и метрологии)

Технические характеристики

НаименованиеЗначение
Количество каналов 24, каждый из которых может работать как по системе ГЛОНАСС, так и по системе GPS
Режимы работы ГЛОНАСС, GPS, ГЛОНАСС + GPS
Рабочие частоты ГЛОНАСС L1 (1598,0625—1608,75 МГц);GPS L1, SBAS (1575,42 МГц)
Формируемые данные местоположение (долгота, широта, высота), вектор скорости, время и дата UTC, измерения на тактовой и несущей частотах
Пользовательский интерфейс два последовательных порта
Протокол обмена бинарный, IEC 61162 (NMEA-0183), RTCM SC-104

Навигационные характеристики

НаименованиеЗначение
Время первого определения навигационных параметров, с, не более:
— «горячий» старт 5
— «теплый» старт 35
— «холодный» старт 40
Время восстановления слежения за сигналами рабочего созвездия НКА после потери слежения при времени потери, с, не более:
— до 120 с 5
— до 10 мин 10
Темп определения навигационных параметров, Гц 1—10
Погрешность формирования секундной метки времени относительно единого времени UTC, мкс, не более 0,1
Скорость движения объекта, м/c, не более 515
Инструментальная погрешность определения географических координат с вероятностью 0,95, м, не более:
— по системе ГЛОНАСС 5
— по системе GPS 5
— по системам ГЛОНАСС/GPS 5
— в дифференциальном режиме 2

Электрические характеристики и конструктив

НаименованиеЗначение
Напряжение питания, В 3,0 ±0,2
Потребляемая мощность платы, Вт, не более
— при сопровождении сигналов 0,4
— в режиме поиска сигналов (типовое значение) 0,66 (0,6)
Температурный режим работы, °C минус 40…+65
Габаритные размеры, мм 29х29х3
Масса, грамм 6

Отладочное средство
Отладочное средство для ознакомления с возможностями навигационного приемника МНП-М7.

О производителе

Отдел сбыта: +7 (3412) 72-45-65
Главный конструктор бортовой аппаратуры контрольно-измерительных систем: +7 (3412) 43-01-47
Главный конструктор навигации и связи: +7 (3412) 68-26-59
Факс: +7 (3412) 72-25-79
Электронная почта: svcomp@irz.ru

Google Translate Evernote pocket Instapaper

Навигационная аппаратура

Навигационные приемники

Навигационный приемник МНП-М9.1

24-х канальный навигационный приемник МНП-М9.1 для определения текущих координат, высоты, скорости, времени по сигналам навигационных систем ГЛОНАСС, GPS, GALILEO, QZSS, COMPASS, SBAS (WAAS, EGNOS, GAGAN), СДКМ диапазонов L1, L2.

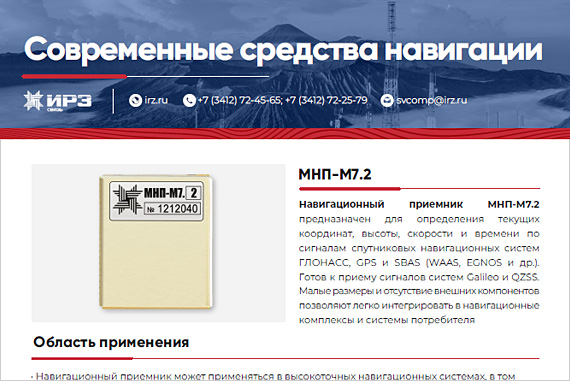

Навигационный приемник МНП-М7.2
