Видеокамера высокого разрешения «Контур HD»

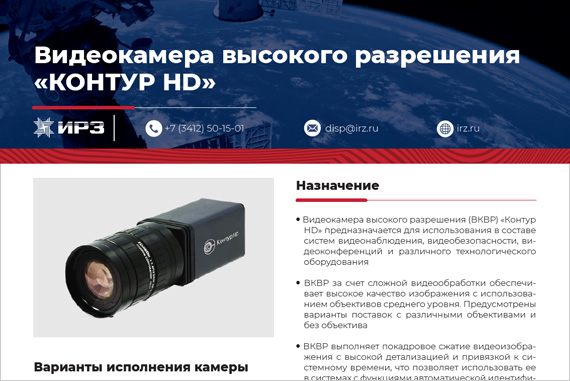

Видеокамера высокого разрешения (ВКВР) предназначается для использования в составе систем видеонаблюдения, видеобезопасности, видеоконференций и различного технологического оборудования.

ВКВР за счет сложной видеообработки обеспечивает высокое качество изображения с использованием объективов среднего уровня. Предусмотрены варианты поставок с различными объективами и без объектива.

ВКВР выполняет покадровое сжатие видеоизображения с высокой детализацией и привязкой к системному времени, что позволяет использовать ее в системах с функциями автоматической идентификации и распознавания. Предусмотрено снижение частоты кадров выходных видеопотоков за счет их прореживания, при этом снижается информационный поток от ВКВР без ухудшения качества видеоизображения подвигающимся объектам и эффективности видеосжатия.

ВКВР встраивается в системы и комплексы, построенные по сетевой архитектуре. Информационный обмен, управление и электропитание осуществляются по одному кабелю (UTP 5).

ВКВР автоматически регулирует свои параметры и режимы работы для обеспечения изображения наилучшего качества в соответствии с настройками.

Управление настройками, обновление ПО ВКВР осуществляется дистанционно (пользователем или ПО).

ВКВР предназначена для работы в широком диапазоне температур окружающей среды (минус 45…+50°С), может работать под воздействием механических перегрузок и различного вида электромагнитных помех.

Крепление у потребителя осуществляется за счет одного или двух резьбовых соединений, расположенных в верхней и нижней части корпуса. Резьбовые соединения 1/4-20 UN-2BISO 263-1973 (общепринятые резьбовые соединения для фото- и видеоаппаратуры).

С целью предотвращения выпадания росы или инея ВКВР обеспечивает подогрев оптики. Дополнительного подогрева ВКВР и оптической системы не требуется.

ВКВР интегрирована в аппаратно-программные комплексы

  • «MACROSCOP» (ООО «Сателлит Инновация»)
  • «GOALCity» (ООО «Спецлаб»)
  • «SecurOS» (ООО «Intelligent Security Systems»)
  • «Визирь» (ООО «Центр речевых технологий»)

При необходимости возможна интеграция в аппаратно-программный комплекс по желанию заказчика.

Технические характеристики

НаименованиеЗначение
Используемый видеосенсор КМОП, 5 MP (2592х1944), 1/2,5" цветной или монохромный
Размер изображений передаваемых по двум видеоканалам с индивидуальными настройками 5MP (2592x1944), 3MP (2048x1536), 2MP (1600x1200), 2MPHD (1920x1080), 0,9MPHD (1280x720), XGA (1024x768), SVGA (800x600), D1 (704x528), VGA (640x480), CIF (320x240)
Рабочее разрешение по вертикали (в ТВЛ) 1264 ТВЛ (1944р), 702 ТВЛ (1080р)
Рабочее разрешение по вертикальному переходу в соответствии с IS012233 по уровню MTF50 более 790 ТВЛ (1080р-цветная) более 850 ТВЛ (1080р-монохромная)
Динамический диапазон в соответствии с IS015739, дБ более 60
Диапазон регулировки длительности автоэкспозиции, с 1,3…1/50 000 (задается пользователем)
Диапазон регулировки длительности автоэкспозиции, с 1…1/50 000
Диапазон освещенности без учета «ночного» режима для HD изображений (максимальная экспозиция 30 мсек) 1 lux…117000 lux (цветное изображение) от 0,3 lux (монохромная видеокамера)
Частота кадров для HD изображений (в сек.) до 25 fps включительно — (HD 1080р)
до 12 fps включительно — (HD 1944р)
Время аккомодации, с не более 1 (при 25 fps), не более 3 (при 12 fps)
Изображение (видеопоток) сжатие JPEG (MJPEG) с качеством 20…90, 4:4:4/ 4:2:2/ 4:2:0
Электропитание РоЕ класс 0 по IEEE802.3af (5 Вт max) (через основную и резервную линии)
Удаление по кабелю, м гарантировано 120
Информационный канал Ethernet 1 Gbit/ 100 Mbit/ 10 Mbit
Протоколы информационного обмена, логика управления HTTP, WEB IP видеокамера
Встроенная защита от промышленных и наведенных грозовых помех МИП и НИП по классу 2, ЭСР по классу 3, гальваническая изоляция с пробивным напряжением до 1 кВ
Диапазон рабочих температур окружающей среды, °С минус 45…+50
Диапазон предельных температур окружающей среды, °С минус 70…+70
Габаритные размеры (без объектива), мм 44х44х81
Масса (без объектива), г 220 (max)
Используемые объективы С, СS типа

Объективы

НаименованиеЗначение

Объектив CVM1040ND LENSATION
Фокусное расстояние, мм 10—40
Угол обзора по горизонтали, град. 10—35
Размер изображения, дюймов 1/2
Светосила (F) 1,6—16
Масса объектива, г 286
Масса ВКВР в сборе с объективом, г 516

Объектив HF12,5SA-1 FUJINON
Фокусное расстояние, мм 12,5
Угол обзора по горизонтали, град. 28
Размер изображения, дюймов 2/3
Светосила (F) 1,4—22
Масса объектива, г 315
Масса ВКВР в сборе с объективом, г 545

Объектив HF9HA-1B FUJINON
Фокусное расстояние, мм 9
Угол обзора по горизонтали, град. 52
Размер изображения, дюймов 2/3
Светосила (F) 1,4—16
Масса объектива, г 52
Масса ВКВР в сборе с объективом, г 282

Объектив M12VM1040IR EVETAR
Фокусное расстояние, мм 10—40
Угол обзора по горизонтали, град. 9—37
Размер изображения, дюймов 1/2
Светосила (F) 1,6—360
Масса объектива, г 152
Масса ВКВР в сборе с объективом, г 357

Объектив CVM0411ND LENSATION
Фокусное расстояние, мм 4,4—11
Угол обзора по горизонтали, град. 33—70
Размер изображения, дюймов 1/2
Светосила (F) 1,6—16
Масса объектива, г 126
Масса ВКВР в сборе с объективом, г 356

Объектив M12VM4510IR EVETAR
Фокусное расстояние, мм 4,5—10
Угол обзора по горизонтали, град. 38—81
Размер изображения, дюймов 1/2
Светосила (F) 1,6—360
Масса объектива, г 75
Масса ВКВР в сборе с объективом, г 280

ООО «Спецлаб», г. Иваново

Директор — Воробьев К. Н.

Для проведении всестороннего тестирования и интеграции в Спецлаб была предоставлена видеокамера ВКВР. Специалистами Спецлаб камера была интегрирована в АПК GOALcity. После консультаций с главным конструктором направления систем видеосжатия, для работы с камерой в АПК GOALcity был создан новый компонент, вошедший в состав «Источника внешних расширений» и позволяющий получать видео с камеры по UDP. Далее специалистами отдела тестирования было произведено тщательное тестирование работы камеры совместно с АПК GOALcity в течение трех недель. За все это время не было зафиксировано ни одного сбоя, как в работе камеры, так и в работе связки камера ВКВР и АПК GOALcity.

Специалисты отдела тестирования отмечают высокое качество получаемого изображения, которое в некоторых параметрах даже лучше зарубежных аналогов (четкость изображения, контраст, насыщенность и яркость). Специалист также особо отметили богатство доступных настроек и их удобство, благодаря чему камеру можно быстро настроить для работы в любых условиях освещенности. В зарубежных аналогах столь удобного функционала припомнить не удалось.

Из общения с главным конструктором направления систем видеосжатия нам стало понятно, что развитие функционала камеры не стоит на месте, и постоянно появляются новые функции, являющиеся с нашей точки зрения на безопасность, очень полезными. Мы бы хотели продолжить и плодотворно развивать сотрудничество с ИРЗ по направлению интеграции как вашего оборудования в наш АПК GOALcity, так и наработок Спецлаб в плане аналитической обработки видео изображения для внедрения в ваши камеры. В стратегическом плане это позволит создать более гибкий аппаратно-программный комплекс для контроля безопасности в плане как какого-то небольшого объекта типа «Котедж» или «Офис», так и в более глобальных масштабах «Город БЕЗопасности» и «Регион БЕЗопасности», реализуемых на ПО производства Спецлаб. Развитие и установка таких комплексов в нашей стране идет небывалыми темпами, и преимущество отдается системам российского производства как на стороне ПО, так и оборудования камерами, серверами и другими средствами.

ОАО «Норильско-Таймырская энергетическая компания»

Начальник УИТ — Петряев Ю. К.

Отчет о результатах опытной эксплуатации видеокамер ВКВР

Цель проведения опытной эксплуатации ВКВР:

  • проверка работоспособности видеокамер в условиях Крайнего Севера;
  • субъективная оценка качества получаемого изображения;
  • общая оценка объема получаемого архива;
  • определение возможности применения ВКВР для построения систем видеонаблюдения на предприятиях ОАО «НТЭК»;
  • ознакомление с программным комплексом «Macroscop», его функциональными и эксплуатационными возможностями.

Выявленные достоинства:

  • Высокое разрешение видеокамеры с очень удачно подобранными объективами позволяет получить высокую детализацию получаемого изображения, вплоть до распознавания государственного регистрационного номера автотранспортного средства, его модели, цвета или идентификации личности. Применение объективов LENSAGON CVM1040ND LENS ATION и LENSAGON CVM0411ND LENS ATION позволяет получить качественное изображение по всей площади изображения без видимых геометрических искажений.
  • За 6 месяцев опытной эксплуатации видеокамер не было ни одного зависания;
  • За 6 месяцев опытной эксплуатации видеокамер не было ни одного отказа запуска видеокамеры при низкой температуре;
  • Поскольку обзорная камера расположена с наклоном в 45—50 градусов к поверхности Земли, то во время потепления на улице до +2 °С 16.10.2012 г. растаявший снег с термокожуха начал стекать по защитному стеклу. К 23-00 часам началось резкое похолодание до минус 20 °С и стекающая по защитному стеклу вода замерзла, закрыв собой обзор объективу видеокамеры.
  • 19-00 часам 17.10.2012 г. видеокамера за счет собственного тепловыделения полностью отогрела защитное стекло термокожуха без каких либо дополнительных средств и вмешательства.
  • Выдача двух потоков видеоизображения — один для записи в архив, второй для текущего наблюдения оператором АРМ позволяет существенно разгрузить локальную вычислительную сеть.
  • При формате потока Motion JPEG каждый кадр изображения фактически является отдельной фотографией, обеспечивая при этом высокое качество изображения. Что позволяет легко подготовить доказательную базу в случае возникновения её необходимости.
  • Видеокамеры укомплектованы программным обеспечением «Контур HD», которое позволяет настроить практически все параметры видеокамер под конкретные задачи видеонаблюдения, а также обновлять функции видеокамеры путем дистанционного перепрограммирования.

Выявленные недостатки:

  • Длительное время (до 10—15 минут) автоматической адаптации изображения видеокамеры (яркости/контрастности) в сумеречное время суток при достижении пограничной освещенности перехода день/ночь.
  • Необходимость настройки уставок при выборе режима компенсации мерцания освещенности при использовании дуговых натриевых трубчатых ламп ДНаТ или других люминесцентных ламп, у которых различные частоты мерцания яркости.

Недостатки носят несущественный характер и в целом не влияют на выполнение видеокамерой своих основных функций.
