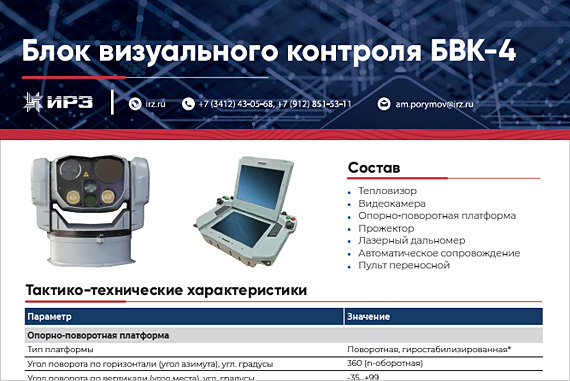

Блок визуального контроля

Назначение

Автоматическое наблюдение за движущимися и неподвижными объектами в зоне прямой видимости, фиксация их перемещений и передачи данных на монитор системы управления, охрана стратегических объектов и поиск нарушителей, мониторинг технического состояния объектов.

Области применения

Военные и гражданские корабли, авиация, бронетанковая и военная техника, охраняемые промышленные, военные и специальные объекты, ТЭК, картография.

Особенности и возможности

  • автоматическое сканирование и поиск в оптическом и инфракрасном диапазонах спектра малоразмерных надводных, сухопутных, воздушных объектов
  • выдача звукового/светового сигнала при обнаружении цели
  • автоматическое определение параметров движения назначенной оператором цели, в том числе ее курсового угла, дистанции, угла места, скорости движения
  • автоматическое сопровождение назначенной оператором цели, передача видеоизображения обстановки и параметров сопровождаемой цели на монитор
  • наведение визирной оси по внешнему целеуказанию (курсовому углу и углу места)
  • выдача цветного видеоизображения обстановки и формуляра сопровождаемой цели в сопрягаемые системы

Стадия работ

Макетный образец.



НаименованиеЗначение
Опорно-поворотная платформа
Тип платформы поворотная, гиростабилизированная
Угол поворота, угл. градусы:
— по горизонтали (угол азимута) 360° (n-оборотная)
— по вертикали (угол места) –30…+90
Точность позиционирования координатных осей, не более, угл. минут 1
Диапазон рабочих температур, °С минус 50…+50
Габаритные размеры, не более, мм 350х450х405
Масса, не более, кг 32
Номинальное напряжение питания, В 24
Телевизионный канал
Разрешение изображения, пкс 1024х768
Частота кадров, Гц 25
Фокусное расстояние объектива, мм 11—77
Дальность обнаружения цели в нормированных условиях, с вероятностью не менее 80%, м:
— БПЛА с размерами 1х3 м 2000/ 4000*/ 5000**
— самолет с размерами 16х18 м 5500/ 8000*/ 12000**
— вертолет с размерами 14х3,5 м 5500/ 8000*/ 12000**
Дальность распознавания цели в нормированных условиях, с вероятностью не менее 80%, м:
— БПЛА с размерами 1х3 м 1000/ 2000*/ 3000**
— самолет с размерами 16х18 м 4000/ 5500*/ 8500**
— вертолет с размерами 14х3,5 м 4000/ 5500*/ 8500**
Тепловизионный канал
Дальность обнаружения цели размером 2,3 м х 2,3 м в нормированных условиях, с вероятностью не менее 80%, м 4500/ 8000*/ 15000**
Дальность обнаружения цели размером 2,3 м х 2,3 м в нормированных условиях, с вероятностью не менее 80%, м 2000/ 3000*/ 5000**
Разрешение изображения, пкс 768х576
Фокусное расстояние объектива, мм 100
Спектральный диапазон, мкм 8…14
Частота кадров, Гц 25
Канал лазерного дальномера
Диапазон измерения дальности, м 200…5000/ 20000

* — значение для модификации БВК «КОРОБЗОР» 4.0-10
** — значение для модификации БВК «КОРОБЗОР» 4.0-15

Пульт переносной
Дистанционное управление механизмами, отображение информации о состоянии управляемого оборудования, получение видеоинформации с управляемых объектов.
