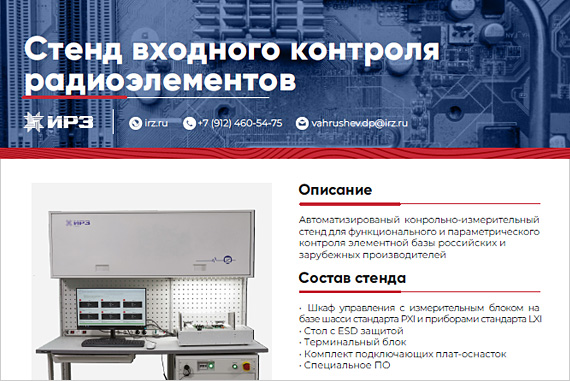

Стенд входного контроля радиоэлементов

Назначение

Автоматизированная универсальная конрольно-измерительная система для функционального и параметрического контроля радиоэлементов.

Область применения стенда

  • испытания и исследования вновь разработанных электронных компонентов
  • производственные и приемочные испытания серийной продукции: квалификационные, периодические, отбраковочные, приемо-сдаточные
  • сертификационные испытания
  • входной контроль

Функциональные возможности стенда

  • контроль работоспособности измерительного блока
  • калибровка приборов измерительного блока
  • работа программы в режимах «ТЕСТ», «ИЗМЕРЕНИЕ»
  • измерение в режимах «АВТОМАТ» (последовательное прохождение тестов), «ШАГ» (пошаговое прохождение с остановкой на каждом тесте), «ЦИКЛ» (прохождение тестов по циклу)
  • контроль параметров с измерением значения и разбраковки по принципу годен/брак
  • автоматическая идентификация оснастки
  • создание и редактирование неограниченного количества измерительных тест-программ и тест-планов
  • формирование отчета в формате .XLS, .PDF
  • накопление результатов измерений в БД
  • система идентификации и аутентификации пользователя (система управления доступом к функциям и БД)

Объекты контроля*

  • ПЛИС
  • диоды
  • диодные сборки
  • диодные матрицы
  • светодиоды
  • стабилитроны
  • тиристоры
  • реле твёрдотельные, электромеханические
  • транзисторы
  • импульсные трансформаторы
  • оптопары
  • интегральные прерыватели
  • операционные усилители
  • компараторы
  • герконы

* — в объёме и по методикам, согласованным с заказчиком.

Опции

  • выносная оснастка для тестирования ЭКБ в климатических камерах, на вибростендах при проверке на спецвоздействия
  • аттестация программного обеспечения по ГОСТ Р8.654-2015

Состав комплекта

  • шкаф управления с измерительным блоком на базе шасси стандарта PXI и приборами стандарта LX
  • стол с ESD защитой
  • терминальный блок
  • комплект подключающих плат-оснасток
  • специальное ПО

Преимущества

  • разработано более 5000 плат-оснасток
  • построение алгоритмов работы на стенде по принципу, исключающему человеческий фактор
  • увеличение количества тестируемых элементов и объемов проверок в максимально короткий срок по требованию заказчика благодаря модульной архитектуре аппаратной и программной части
  • предоставление открытого кода программного обеспечения на C++

Серийное производство с 2019 года.



НаименованиеЗначение
Измерение сопротивления, МОм 0—100
Измерение емкости, мкФ 0—10000
Измерение постоянного напряжения, В ±1000
Измерение напряжения (переменный ток от 1 Гц до 100кГц), В до ±700
Измерение силы постоянного тока, А ±20
Калибратор напряжения и тока прецизионный до 100 В; до ±150 мА
Программируемые источники напряжения и тока от 0 до 40 В и от 0 до 19 А;
от 0 до 600 В и от 0 до 1,3 А
Опции
Осциллограффирование сигналов полоса пропускания от 15 МГц до 1 ГГц/канал (до 4 каналов)
Генерирование сигналов произвольной/специальной формы
Установка для проверки параметров электрической безопасности сопротивление изоляции от 1 до 9999 МОм
тестовый ток (DC) от 0,001 до 10 мА
тестовое напряжение (DC) от 0,05 до 6 кВ

** — определяются перечнем объектов контроля
