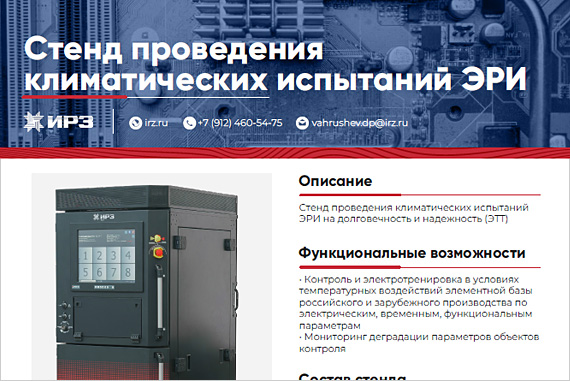

Стенд проведения климатических испытаний ЭРИ на долговечность и надежность (ЭТТ)

Область применения стенда

  • испытания и исследования вновь разработанных электронных компонентов
  • температурные испытания на различных этапах производства
  • сертификационные испытания
  • входной контроль

Функциональные возможности стенда

  • контроль и электротренировка в условиях температурных воздействий элементной базы российского и зарубежного производства по электрическим, временным, функциональным параметрам
  • мониторинг деградации параметров объектов контроля

Опции

  • возможность поставки без холодильной установки
  • возможность доукомплектования 2-й термокамерой
  • возможность комплектования стенда системой оснасток для подключения ЭРИ
  • аттестация программного обеспечения по ГОСТ Р8.654-2015

Возможности программного обеспечения

  • контроль работоспособности измерительного блока
  • калибровка приборов измерительного блока
  • работа программы в режимах «ТЕСТ», «ИЗМЕРЕНИЕ»
  • измерение в режимах «Автомат» (последовательное прохождение тестов), «Цикл» (прохождение тестов по циклу) независимо по каждому из 8 каналов
  • контроль параметров с измерением значения и разбраковки по принципу годен/брак
  • автоматическая идентификация оснастки
  • создание и редактирование неограниченного количества измерительных тест-программ и тест-планов
  • формирование отчета в формате .XLS, .PDF
  • накопление результатов измерений в БД
  • запись результатов тестирования в файл с последующей возможностью экспорта в совместимые офисные редакторы
  • система идентификации и аутентификации пользователя (система управления доступом к функциям и БД)

Преимущества

  • разработано более 5000 плат-оснасток
  • построение алгоритмов работы на стенде по принципу, исключающему человеческий фактор
  • увеличение количества тестируемых элементов и объёмов проверок в максимально короткий срок по требованию заказчика благодаря модульной архитектуре
  • предоставление открытого кода программного обеспечения на С++
  • камера тепла и холода в едином конструктиве с измерительным блоком
  • возможность связывания нескольких стендов ЭТТ в единый комплекс
  • возможность разработки стенда под платы-оснастки заказчика
  • наличие прецизионной термокамеры в диапазоне от минус 80 до +180°С

Состав стенда

  • прецизионная модульная термокамера
  • измерительный блок на базе шасси стандарта PXI и приборов стандарта LXI
  • стойка «Евромеханика» 19"
  • комплект подключающих плат-оснасток
  • специальное программное обеспечение

Серийное производство с 2019 года.

Измерительный блок
Измерение сопротивления, МОм 0—100
Измерение емкости, мкФ 0—10000
Измерение постоянного напряжения, В ±1000
Измерение напряжения (переменный ток от 1 Гц до 100кГц), В до ±700
Измерение силы постоянного тока, А ±20
Калибратор напряжения и тока прецизионный до 100 В; до ±150 мА
Программируемые источники напряжения и тока от 0 до 40 В и от 0 до 19 А;
от 0 до 600 В и от 0 до 1,3 А
Опции
Осциллограффирование сигналов Полоса пропускания от 15 МГц до 1 ГГц/канал (до 4 каналов)
Генерирование сигналов Произвольной/специальной/универсальной формы
Установка для проверки параметров электрической безопасности Сопротивление изоляции от 1 до 9999 МОм
Тестовый ток (DC) от 0,001 до 10 мА
Тестовое напряжение (DC) от 0,05 до 6 кВ
Термокамера
Температурный диапазон, °С минус 80…+180
Градиент температуры во всем рабочем объеме, не более, °С ±2
Амплитуда колебаний температуры, не более, °С ±0,1
Скорость охлаждения, не менее, °С/мин 2
Скорость нагрева, не менее, °С/мин 4
Рабочий объем, л 19

** — определяются перечнем объектов контроля

Предлагаем

  • поставку стандартных измерительных приборов
  • разработку и поставку многофункциональной контрольно-проверочной аппаратуры
  • радиотехнические контрольно-измерительные системы (до 60 ГГц)
  • контрольно-измерительные системы и комплексы для аэрокосмической промышленности
  • программно-аппаратные комплексы имитации систем электропитания бортовой аппаратуры (бортовая сеть, аккумуляторные батареи, солнечные модули)
  • автоматические тестеры кабельно-жгутовой продукции
  • линейку собственных модульных приборов, в т.ч. заказных решений под ТЗ
  • стенды автоматического входного контроля радиоэлементов, функциональных узлов, пиропатронов, разрывных болтов, датчиков физических величин, в т.ч. на высокие давления
  • собственное производство нестандартного оборудования, ДСЕ, подключающей оснастки, кабельно-жгутовых сборок и коммутационных модулей, в т.ч. заказных решений под ТЗ

Компетенции

  • собственный институт разработчиков
  • развитая производственно-технологическая инфраструктура
  • интегрированная система менеджмента качества ISO 9001:2015, ISO 14001:2015, BS OHSAS 18001:2007
  • наличие лицензии ФСБ на осуществление работ с использованием сведений, составляющих государственную тайну, лицензии ФКА на осуществление космической деятельности
  • наличие лицензии на разработку и производство вооружений и военной техники
  • на предприятии аккредитовано военное представительство МО РФ
  • разработка и изготовление систем согласно требованиям ГОСТ
  • применение измерительного оборудования Hi-End класса включение продукции в государственный реестр СИ РФ
