Многофункциональный модуль конструктива PXIe 2.0 на базе ПЛИС XILINX ZYNC 7000 c 2-x ядерным процессором Cortex-A9 и возможностью установки мезонинных модулей

Назначение

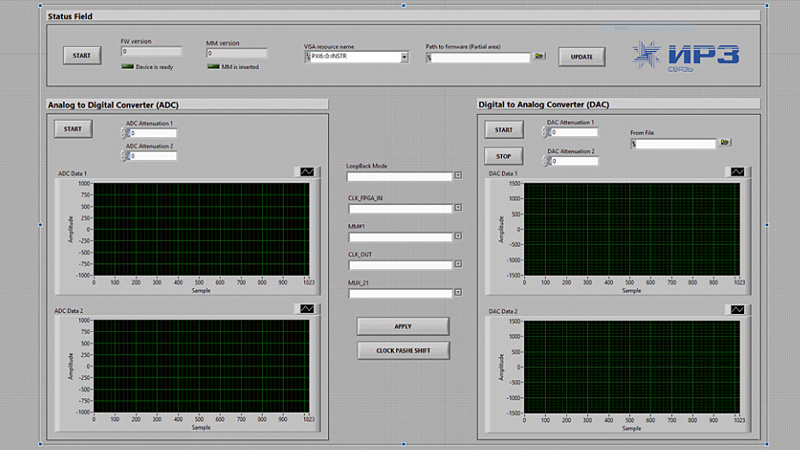

Реконфигурируемая область ПЛИС и процессор приложений позволяют создавать собственные высокопроизводительные решения на базе данного модуля. Вместе с модулем предоставляются драйвера и пример для графической среды разработки LabVIEW.

Состав модуля

  • ПЛИС Xilinx Zync 7000 74K logic cells
  • память оперативная DDR3 4 Гбит
  • генератор 100 МГц 18 ppm –160 dBc/Hz (10 kHz offset)
  • EEPROM 256 кбит
  • флеш память 128 Мбит
  • система распределения тактового сигнала

Интерфейсы модуля

  • D-SUB 44: (16 GPIO, LVDS, CAN, RS-233, I2C, SPI, ADC, RS-422/485)
  • SMB: вход внешней тактовой частоты
  • SMB: выход тактовой частоты 100 МГц

Состав мезонина

  • 2-х канальный АЦП 14 бит
  • 2-х канальный ЦАП 14 бит
  • фильтр 45 МГц
  • предусилитель ЦАП

Интерфейсы мезонина

  • 2 х SMA АЦП
  • 2 х SMA ЦАП

Программная платформа системы

ПО модуля написано на языке С++.

Время разработки комплекса 6 месяцев. Полный комплект КД и ПД по ЕСКД и ЕСПД.
